項目背景

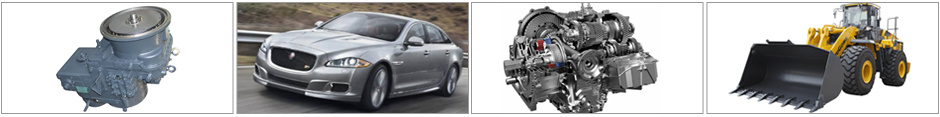

汽車工程機械、農業機械等機械設備對整車及零部件進行各種噪聲相關測試，為了防止其他部件噪聲影響，可將零部件如驅動橋、變速箱等進行單獨的測試。通過搭建零部件的驅動加載試驗臺，模擬零部件實際運行狀況，輔助噪聲測試設備，對于聲功率異響排查，性能分析等具有重大意義。
產品簡介
該設備用于驅動橋、變速箱等等零部件的驅動 和加載通過模擬實際運行情況，輔助噪聲測試等設備，用于零部件的異常排查，耐久性實驗性能實驗等。
設備采用閉式系統及電比例加載的方式，可對被測件載荷進行無極調節，適用被測件范圍廣，性能可靠。
項目競爭優勢
1、液壓系統具有補油單元，可有效補償系統油的泄漏，確保吸油口的壓力，避免油泵吸空，使加載扭矩更加穩定，同時高壓板式冷卻器的出油又匯入了補油管路，而沒有直接排回油箱，有效地減少了對補油單元的流量要求，降低了補油單元的功耗。
2、液壓系統采用比例溢流閥加載，可以實現連續、穩定加載，能很好的控制加載扭矩，適用的測試件范圍廣。
3、在橋式選擇回路機構位于兩側的進油口增加沖洗溢流閥機構，可以有效的將閉式系統高壓管路的油液排出到油箱，同時帶走管路中的熱量。
4、液壓系統設置了獨立的低壓冷卻單元，加上高壓板式冷卻器和沖洗溢流閥機構的作用，實現了高低壓冷卻單元的有效結合，使得系統的油液能得到快速冷卻，最大程度的減少了發熱對油路系統產生的影響。
5、液壓系統的比例溢流閥的回油口連接高壓板式冷卻器，比例溢流閥產生的熱油在高壓板式冷卻器中迅速冷卻，有效地減少了熱油對系統的影響，降低了對沖洗溢流閥機構進行熱交換的要求，沖洗溢流閥單元的通油量和體積得到明顯減小。
典型案例
使用用戶：廣西柳工集團有限公司

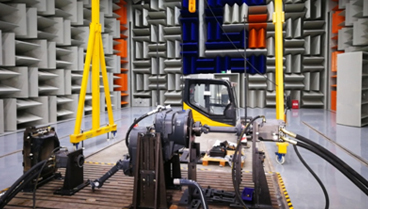

廣西柳工集團有限公司擁有國內民用領域最大的半消音室，用于開展整車及零部件的各種噪聲相關測試，2016年采購我公司的設備用于測試驅動橋、變速箱的驅動和加載，并模擬不同工況，在不同工況下測試零部件的噪聲值，極大地縮短了零部件的測試周期，取得了良好的效果。
